SolidWorks Electrical培训

课程亮点

  • 专业指导

适用人群

  • 初级

课程介绍

第一部分：介绍软件总体、布局结构、工程管理

1.新建、打开以及关闭项目、项目模板介绍、压缩与解压缩、项目属性填写。

2.工具栏、菜单结构、语言、设置。

3.项目重命名、修改项目属性内容、新建页类型、不同类型图纸区别作用。

4.更换页图框、页命名、项目中页的复制。

第二部分：绘制原理图

1.新建原理图页，图纸页属性。

2.绘制多线、单线。

3.插入原理图符号，移动、复制、旋转符号。

4.符号属性。

5.添加新符号。

6.电缆选型，分配电缆的芯，生成连接线编号。

7.插入黑盒子，生成黑盒子连接点，更改黑盒子连接点代号，添加黑盒子设备连接点。

8.转移管理。

9.新建宏，插入宏。

10.绘制PLC，PLC输入/输出管理 ，PLC选型，PLC关联，PLC图纸绘制。

11*2D机柜布局，添加机柜，添加机柜、线槽、导轨。

12.生成报表，选择报表，生成报表图纸，更新报表，导出报表其它格式。

第三部分：3D机柜布局

1.添加Elecworks插件。

2.插入机柜、线槽、导轨等辅件。

3.插入3D元件。

4.转换电气零件。

5.插入端子排。

6.自动布线。

备注：1、 培训学时约6天，培训时间为初定计划，培训过程中会根据学员掌握情况适当调整（可延长或缩短时间，学时不限，原则是能做到独立设计，学完之后有问题也可以随时回来解答），培训内容顺序也会视情况作穿插讲解。可安排一对一随到随学。

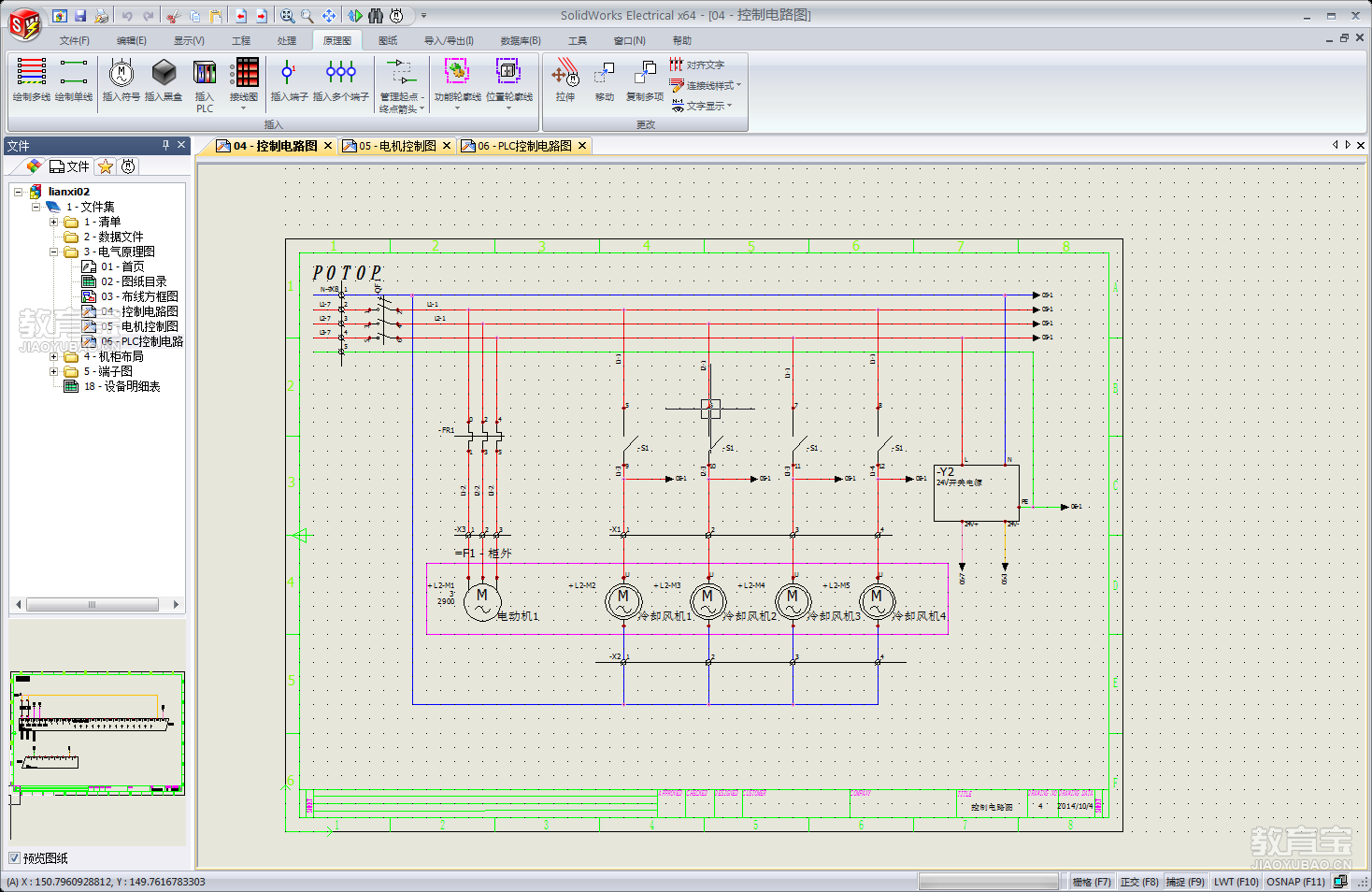

控制电路图

端子图

设备明细表

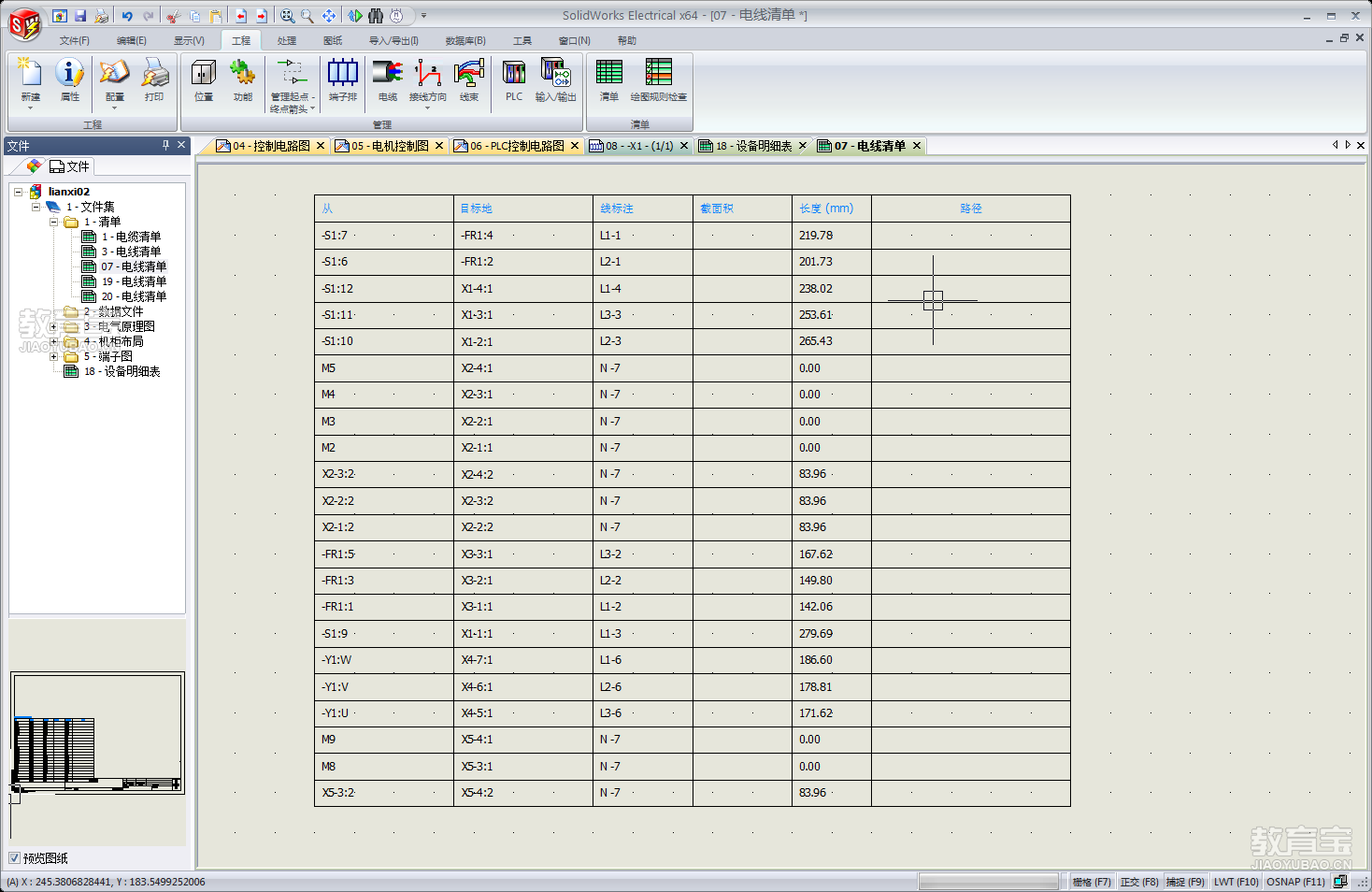

电线清单

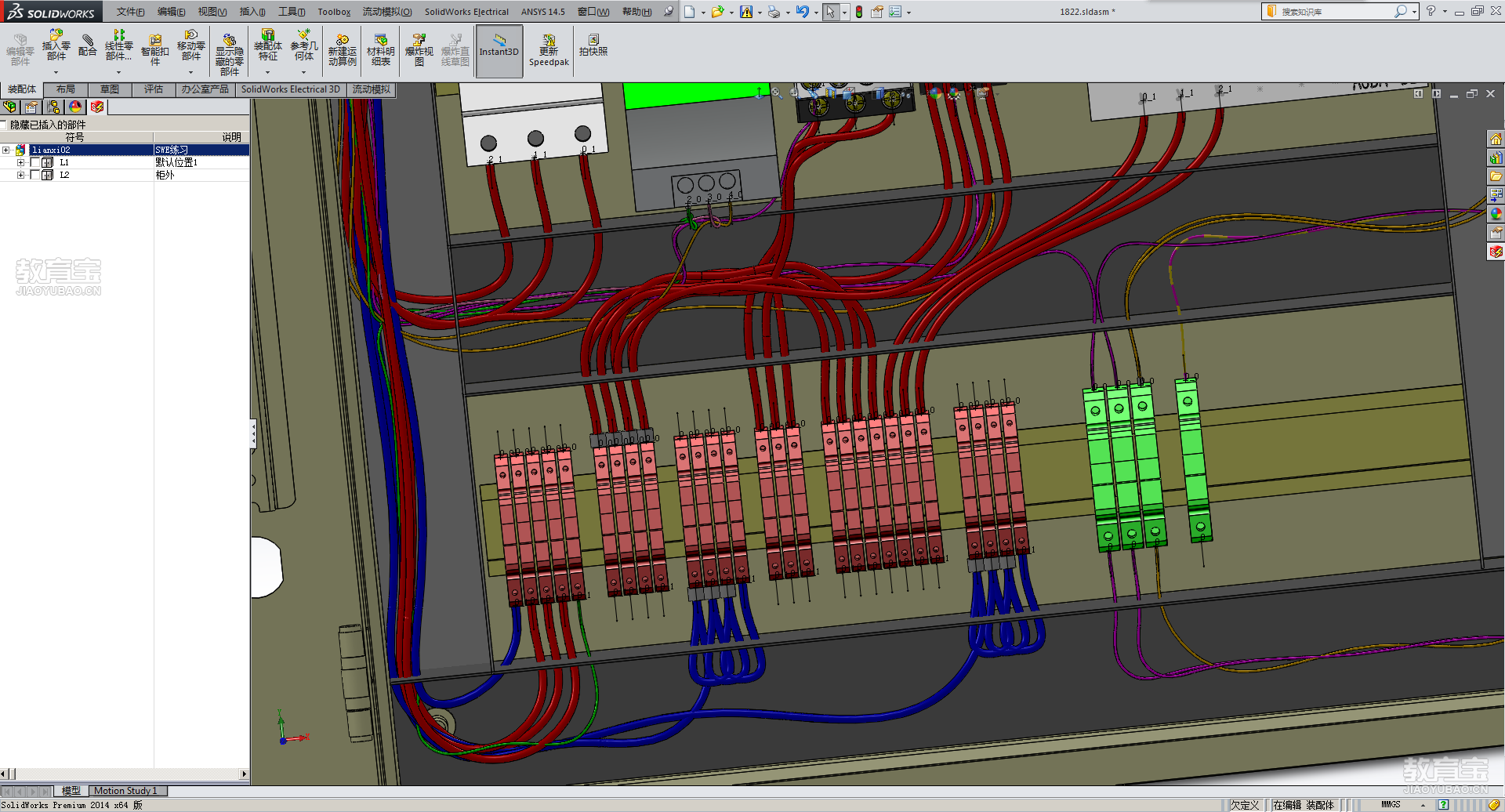

三维模型
